Datenlogger „GetDew Go 350“

Luftfeuchte- und Temperaturmessung bei hohen Prozesstemperaturen – spezielle Applikationen, für die das mobile Feuchtemessgerät GetDew Go 350 entwickelt wurde. Relative und absolute Luftfeuchtigkeit sowie Temperaturen an bis zu 7 vom Anwender festlegbaren Messstellen werden genau dort gemesssen, wo es am wichtigsten ist – im Prozess bei Temperaturen bis zu 350 °C – Umgebungsbedingungen, wie sie bei Backprozessen, in Trocknungsanlagen, Autoklaven und Wärmedurchlauföfen üblich sind.

Einsatzgebiete für das GetDew Go 350 sind industrielle Durchlauf- und stationäre Öfen, wo direkt in der Ofenatmosphäre gemessen werden muss, sowie Trocknungsanlagen und Autoklaven. Sicherlich finden Sie hier auch noch Ihren ganz speziellen Einsatzfall. Häufig erübrigen sich Investitionen für mehrere kostenintensive Stationärgeräte durch den Einsatz eines mobilen GetDew Go.

Für darüber hinausgehende Anforderungen sind Sonderbauformen möglich, zum Beispiel eine geringere Gehäusehöhe, eine größere Anzahl an Temperatursensoren, andere Sensorarten, zum Beispiel zur Messung der Strömungsgeschwindigkeit.

Messdauer

Die maximale Messdauer wird durch die drei Faktoren Temperaturfestigkeit, Akku- und Messwertspeicherkapazität limitiert.

Im autarken Messbetrieb ist eine Aufzeichnungsdauer von ca. 120 Minuten durch die interne Stromversorgung gewährleistet, bei angeschlossenem Ladegerät ist die Aufzeichnungsdauer nur durch die Anzahl der angeschlossenen Temperatursensoren sowie die eingestellte Messperiode (zeitlicher Abstand zwischen zwei Messpunkten) begrenzt.

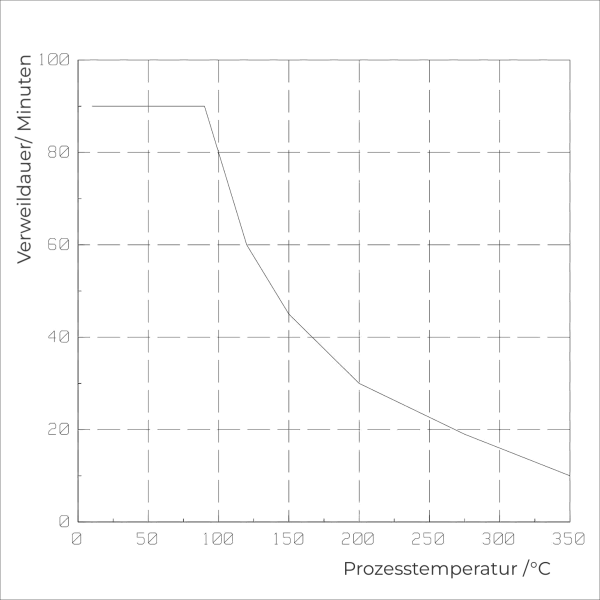

Die maximal mögliche Messdauer ist auch durch die thermische Beanspruchung im Prozess limitiert. Ein robustes Edelstahlgehäuse und hochtemperaturfeste Isolierstoffe schützen die hochwertige Elektronik und den Sensor vor Überhitzung. Aus der nebenstehenden Grafik lässt sich die Verweildauer im Prozess bei den entsprechenden Temperaturen der Umgebungsluft ablesen.

Nach einer Messung ermöglicht ein integriertes Kühlsystem die rasche Abkühlung des Gerätes und somit seine schnelle Wiedereinsetzbarkeit. Lediglich ein genormter Kaltwasserleitungsanschluss ist nötig.

Bedienung und Visualisierung

Über eine USB-C-Schnittstelle wird die Verbindung zum Gerät hergestellt. Der Zugriff auf die Benutzeroberfläche geschieht über gebräuchliche Webbrowser. Auf der Webseite stehen Ihnen alle zur Bedienung des Gerätes notwendigen Werkzeuge bereit. Erfasste Messwerte können dargestellt und in gängigen Formaten (ods, xls, csv, xml, json) exportiert werden.

Vor der Messung werden alle nötigen Einstellungen im GetDew Go wie beispielsweise Messrate und Messdauer einfach über den Browser vorgenommen.

Das Gerät bietet verschiedene Startmöglichkeiten: zeitverzögert, durch Erreichen einer Schwelltemperatur, per Handtaster.

Während der Messung verweilt das GetDew Go ohne jegliche Verbindungen wie Schleppseile im Ofen, erfasst und speichert völlig autark Feuchte- und Temperaturwerte. Nach einer Messung wird das GetDew Go wieder an den PC angeschlossen, und die gespeicherten Daten werden im Webbrowser angezeigt oder zur Weiterverarbeitung an den PC übergeben.

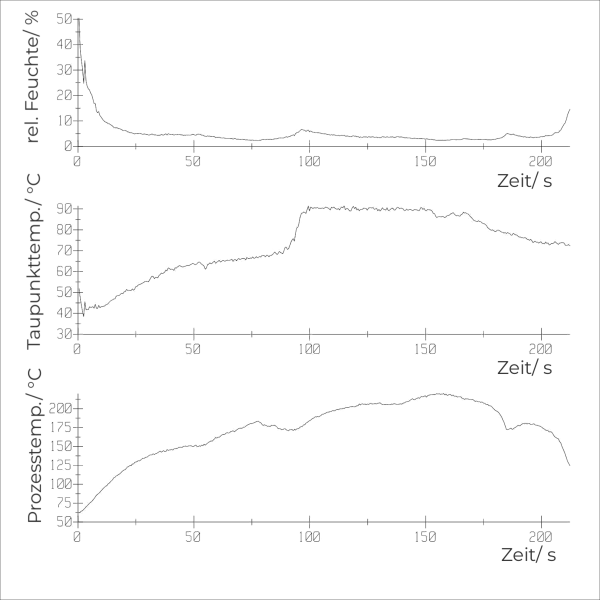

Das nebenstehende Diagramm wurde bei einer dreiminütigen Messung in einem Durchlaufbackofen aufgenommen. Die Verläufe von relativer Feuchte, Taupunkt- und Ofentemperatur sind über der Zeit, bei Durchlauföfen entspricht diese der Ofenlänge, dargestellt.

Mit zusätzlichen sieben externen Temperatursensoren lassen sich Temperaturprofile nicht nur über der Länge, sondern auch über der Breite des Durchlaufofens messtechnisch erfassen. Durch den Einsatz von sehr kleinen Fühlern können auch Oberflächen- und Innentemperaturen eines Prozessgutes gemessen werden.

Messprinzip

Feuchtesensor: Das GetDew Go arbeitet nach dem Taupunktprinzip. Die Oberfläche einer elektrischen Streufeldkapazität wird soweit abgekühlt, bis sich Tau auf ihr niederschlägt. Die Temperatur der Oberfläche in diesem Moment ist ein direktes Maß für die absolute Feuchte (Gramm Wasser pro Kubikmeter Luft). Da bei diesem Verfahren die Feuchtemessung auf eine reine Temperaturmessung zurückgeführt wird, erzielt die Sensorik eine hohe Messgenauigkeit und -dynamik. Auch schnelle Änderungen der Feuchtigkeit im Bereich 1°C bis 100°C Taupunkt können so problemlos erfasst werden. In der nebenstehenden Grafik ist zu erkennen, dass eine Änderung in der Feuchtigkeit von 17°C auf 88°C Taupunkttemperatur in knapp 10 Sekunden registriert wird. Eine derartige Änderung von umgerechnet etwa 14g Wasser pro Kubikmeter Luft auf 396 g/m³ tritt zum Beispiel in Beschwadungszonen von Durchlaufbacköfen auf.

Temperatursensoren: Das GetDew Go arbeitet mit NiCr-Ni-Thermoelementen, Typ K. Der Temperaturmessbereich liegt zwischen -100°C und 500°C. Andere Bereiche können als Option angeboten werden. Im Standardgerät können bis zu sieben Temperatursensoren angeschlossen werden, auf Anfrage sind auch mehr möglich. Alle Eingänge sind vom Messgerät und untereinander galvanisch getrennt. Es können dadurch keine elektrischen Einflüsse der Sensoren untereinander auftreten. Thermoelemente besitzen ein sehr kleine Masse und können daher auch von kleinen Objekten die Innentemperatur unverfälscht erfassen. In einer flachen Ausführung lassen sich damit Oberflächentemperaturen messen.

Andere Messumformer: Als Option können auch weitere Messumformertypen angeboten werden, zum Beispiel für Spannungs- oder Stromeingänge, Widerstandstemperaturfühler (Pt100) oder Anemometer.

Technische Daten

max. Einsatztemperatur:	350° Celsius
Verweildauer bei Umgebungslufttemperatur von 350° C :	max. 10 min
von 200° C :	max. 30 min
Taupunkttemperatur: (die minimal erreichbare Taupunkttemperatur liegt um 50 Kelvin unter der Ansaugkanaltemperatur)	1° C – 100° C
externe Temperaturfühler:	max. 7 NiCr-Ni Thermoelemente Type K
Messbereich externe Temperaturfühler:	-100° – +500°C
Lagertemperatur:	-10° C – + 45°C
rel. Fehler externer Temperaturfühler:	± 0,5%
rel. Fehler Taupunkttemperatur:	± 1%
Dynamik im Taupunkt:	max. 8 Kelvin/s
Messfrequenz aller Messstellen:	max. 10Hz (10 Messpunkte pro Sekunde)
Schnittstelle, Akkuladung, Sensorbeheizung:	USB-C
Abmessungen (LBH):	max. 350 x 260 x 50 mm³
Gehäuse:	Edelstahl, poliert
Gewicht:	ca. 5 Kg

Kurzbeschreibung

Hochdynamische Feuchte- und Temperaturmessung bei hohen Prozesstemperaturen nach dem Taupunktprinzip mit Streufeldkapazität,

Speicherung von Messzeit, Taupunkt- , Prozesstemperatur sowie relativer Feuchte,

7 Temperaturmessstellen zum Anschluss externer Thermoelemente,

Messumformer für andere physikalische Größen als Option,

Kommunikation und Energieversorgung über USB-C-Schnittstelle,

Messfrequenz und Messzeit über Webbrowser konfigurierbar,

Start einer Messung wahlweise manuell am Gerät, über verschiedene Triggerbedingungen (ereignisgesteuert) oder per Direktbefehl vom Bedienrechner,

Stopp einer Messung über verschiedene Triggerbedingungen (ereignisgesteuert),

autarke Stromversorgung bis zu 2,5 Stunden,

Schnelladen der Akkus über USB-C,

Überladungsschutz,

integriertes Nachkühlsystem, geeignet zum Anschluss an Wasserleitung,

Gerätebedienung, Auslesen und Abspeichern der Daten über Webbrowser,

Export der Daten über gängige Datenformate.
